全漢展出一款500W電源 僅有12V輸出符合Intel最新規范

2020年01月14日 10:19 ? 次閱讀

在CES展會上,之前大家關注的產品多是數碼、消費電子及AMDIntel兩家的CPU,其他品類產品其實也很有看點。Hardware Busters在全漢的展臺發現了一款500W電源,它只有3路12V輸出,砍掉了5V及3.3V輸出。

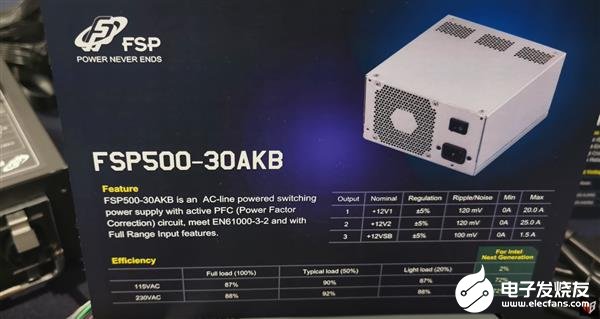

這款電源型號為FSP500-30AKB,網上的資料也非常少,從Hardware Busters的視頻里可以看到這個電源為主動PFC設計,20%、50%、100%負載下效率分別是88%、92%、88%,80 Plus金牌水準。

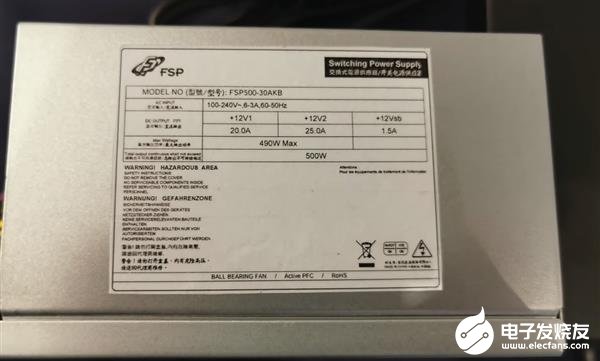

這個電源雖然其貌不揚,典型的OEM風格,但是它的輸出很奇特,主要有3路12V輸出,分別可以輸出20A、25A及1.5A電流,最大功率490W。

然后就沒了——這就是它獨特的地方,只有12V輸出,沒有常規的5V及3.3V輸出,因為它是一款符合Intel最新規范的ATX電源,目的就是去掉5V/3.3V這樣的輸出。

含羞草 從1995年ATX電源標準實施以來,12V、5V及3.3V輸出就是必備的,但是隨著技術的發展,5V/3.3V兩種輸出越來越雞肋,Intel一直在提升12V輸出,CPU單獨使用第二路12V供電就是其中的成果。

含羞草 所以從發展方向來說,砍掉5V/3.3V輸出不讓人意外,但是這件事不那么容易推動,因為要改動的不只是電源,主板供電也要改,要牽涉到很多PC元件的變化,這要涉及到一系列標準,所以全漢現在也只是在OEM市場上推出這種電源,DIY市場什么時候達到目標就不好說了,但是目前已經有廠商開始研究這個規范了。

全漢展出一款500W電源 僅有12V輸出符合Intel最新規范

責任編輯:wv
